山東墻體加固改造作為建筑結構安全升級的核心環節，其技術選擇直接關系到工程質量和長期效益。在既有建筑改造、抗震加固、危房治理等項目中，科學選擇加固方法需結合墻體材質、損傷程度、功能需求三大維度。本文系統梳理六類主流加固技術，為工程實踐提供技術路徑參考。

一、鋼筋網砂漿面層加固法

技術原理

通過在墻體單側或雙側增設鋼筋網并涂抹水泥砂漿，形成組合墻體結構。鋼筋網采用φ6-φ8mm鋼筋，網格間距150-300mm，砂漿層厚度25-40mm。該技術通過砂漿層與原墻體的粘結力、鋼筋網的抗拉性能協同作用，提升墻體整體剛度。

適用場景

磚混結構住宅抗震加固

歷史建筑靜力承載力提升

工業廠房圍護墻體補強

施工要點

基層處理：清除墻面松散層，噴涂界面劑增強粘結力

鋼筋網固定：采用"S"形拉結筋與原墻體錨固，間距≤500mm

分層抹灰：單次抹灰厚度≤15mm，總厚度偏差≤±3mm

二、鋼筋混凝土板墻加固法

技術原理

在原墻體單側或雙側增設鋼筋混凝土板墻，形成"夾心墻"結構。板墻厚度根據承載需求設計，常用60-120mm，配筋率≥0.2%。該技術通過增大墻體截面面積、提升混凝土強度等級，實現承載能力躍升。

適用場景

學校、醫院等人員密集場所加固

超高建筑核心筒墻體補強

軟土地基沉降導致墻體開裂治理

施工要點

植筋工藝：采用喜利得HY-150植筋膠，鉆孔直徑比鋼筋大4-6mm

模板支護：使用對拉螺栓固定模板，間距≤600mm

混凝土養護：覆蓋塑料薄膜保濕養護≥14天

三、灌漿加固法

技術原理

通過高壓設備向墻體裂縫、空洞注入水泥基或化學漿液，恢復墻體完整性。水泥漿水灰比0.4-0.5，化學漿液可選用環氧樹脂類（E-44型），固化時間可調范圍15分鐘-24小時。

適用場景

古建筑磚墻風化修復

地下室擋土墻滲漏治理

采空區建筑地基沉降補救

施工要點

注漿孔布置：梅花形布孔，間距300-500mm

壓力控制：初壓0.1-0.2MPa，終壓0.3-0.5MPa

效果檢測：采用超聲波檢測儀檢測漿液填充率，要求≥95%

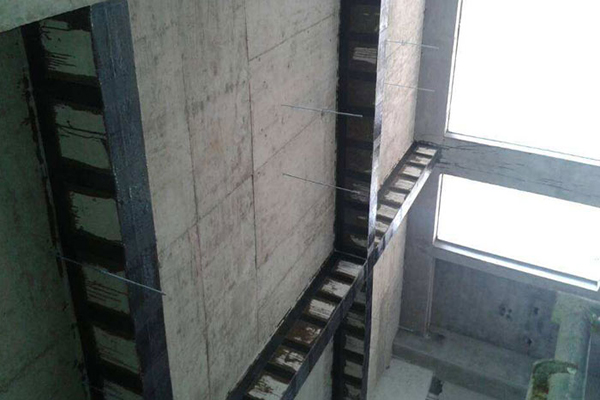

四、碳纖維加固法

技術原理

采用T300級碳纖維布（抗拉強度≥3400MPa），配合SikaDur-300粘結劑，形成復合增強層。該技術具有自重輕（≤1.5kg/m2）、施工便捷等優勢，適用于抗震設防烈度8度以下地區。

適用場景

磚混結構圈梁、構造柱補強

工業廠房吊車梁抗剪加固

地鐵隧道襯砌裂縫修復

施工要點

表面處理：打磨至露出新鮮混凝土，粗糙度≥40μm

粘結劑配比：A:B組分=2:1，攪拌時間≥3分鐘

搭接要求：縱向搭接≥150mm，橫向搭接≥100mm

五、粘鋼加固法

技術原理

在墻體表面粘貼Q345B鋼板（厚度3-8mm），采用JGN型建筑結構膠粘結。該技術通過鋼板的高強抗拉性能，彌補墻體抗彎、抗剪不足，提升幅度可達30%-50%。

適用場景

電梯井道墻體開洞補強

商業綜合體中庭隔墻加固

核電站防護墻體升級

施工要點

鋼板除銹：噴砂處理至Sa2.5級，粗糙度60-80μm

壓力注膠：采用真空輔助注膠工藝，確保膠層厚度≥3mm

錨固措施：設置化學錨栓（M12，間距≤500mm）輔助固定

六、增設構造柱加固法

技術原理

在墻體轉角、縱橫墻交接處增設鋼筋混凝土構造柱（240mm×240mm），配筋4φ12，箍筋φ6@200。該技術通過約束墻體變形，提升整體抗震性能，適用于多層砌體結構。

適用場景

村鎮自建房抗震改造

磚混結構教學樓加固

傳統民居圍護體系升級

施工要點

植筋深度：≥15d（d為鋼筋直徑）

馬牙槎設置：五進五出，槎高300mm

混凝土澆筑：采用微膨脹混凝土（UEA摻量8%-10%）

墻體加固改造需遵循"檢測-設計-施工-驗收"全流程管控。建議優先選擇具備特種工程資質的專業隊伍，如江蘇固工、廣州勝特等企業，其技術團隊掌握BIM建模、有限元分析等數字化手段，可實現加固方案的三維可視化交底。對于超限工程，應開展1:10模型振動臺試驗，驗證加固效果。在材料選用方面，推薦采用高延性混凝土（抗壓強度≥40MPa）、形狀記憶合金（SMA）等新型材料，提升結構韌性。
